脫硫塔濕電

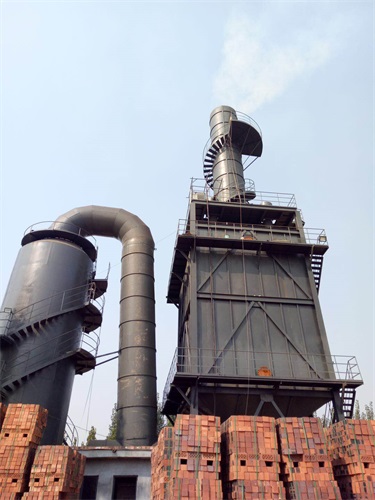

濕式靜電除塵器,安裝在煙氣脫硫系統之后，煙氣流向為下進上出（也可以根據實際情況上進下出）。

 1.主體設備工程系統

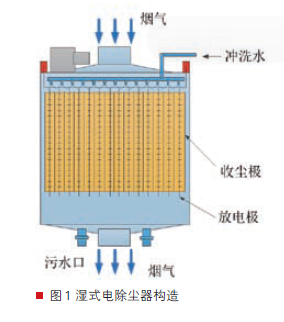

（1）WESP本體裝置
      WESP本體采用方形結構，分為上氣室，下氣室，中氣室及鋼支架。
      下氣室內部設有氣體分布板，內部設有煙氣導流裝置，
      上氣室內部設有噴淋沖洗，陰極框架；
      中氣室內部有陽極積塵模塊和陰極線；
      （2）陽極裝置
      陽極裝置包括沉淀極、支撐梁、噴淋系統。
      陽極（也稱沉淀極）采用先進的導電阻燃玻璃鋼材質、導電性能好、易沖洗等優點。沉淀極采用蜂窩狀結構。蜂窩狀結構材質具有導電性能好、使用壽命長等優點。
      （3）陰極裝置
      陰極裝置包括陰極線、上部吊掛裝置、下部固定裝置，絕緣箱。每個陽極孔中心布置有一條陰極線，采用鈦合金材質，陰極線固定于上下框架上，框架通過絕緣箱支撐。絕緣箱內吊桿采用絕緣瓷套支撐，通過向絕緣箱內通入熱風及絕緣箱電場采用高壓恒流直流電源為場區供電。

除塵器的上方布置有一層沖洗水裝置，對陰極線進行周期性沖洗。

2.工作原理
      工作原理為：在WESP的陽極管和陰極線之間施加數萬伏直流高壓電，在強電場的作用下，電暈線周圍產生電暈層，電暈層中的空氣發生雪崩式電離，從而產生大量的負離子和少量的陽離子，這個過程叫電暈放電；隨工藝氣流進人WESP內的塵(霧)粒子與這些正、負離子相碰撞而荷電，荷電后的塵(霧)粒子由于受到高壓靜電場庫侖力的作用，分別向陰、陽極運動；到達兩極后，將各自所帶的電荷釋放掉，塵(霧)粒子就被陰、陽極所收集，靠重力自流向下而與氣體分離；部分的塵(霧)粒本身則由于其固有的黏性而附著在陽極板和陰極線上，通過沖洗的方法清除。經處理后的煙氣完全可達到2020環保超低排放標準。
